高原风电场防雷接地技术分享
作者:青岛雷克石 发布日期: 2022-08-15
信息摘要:
高原风电机组多位于高山山脊等旷野地带,且所处地区多为高雷暴地区,作为典型的高结构体,机组遭受雷击的概率比较大。防雷接地工作是高原风电场长期稳定运行的重要保障,也是高原风电场建设过程中须面对和思考的一个难题。结合多年风电场...

高原风电机组多位于高山山脊等旷野地带,且所处地区多为高雷暴地区,作为典型的高结构体,机组遭受雷击的概率比较大。

防雷接地工作是高原风电场长期稳定运行的重要保障,也是高原风电场建设过程中须面对和思考的一个难题。结合多年风电场运行实践、防雷接地改造以及发生雷击故障的情况,我们将自己对构建高原风电场防雷接地体系的一些经验向大家进行介绍,通过采取合理的防雷措施,将风电场受到雷电灾害的损失降到很小,在雷击故障发生后,可以用便捷快速的措施进行处理,尽快恢复风电场的正常运行。

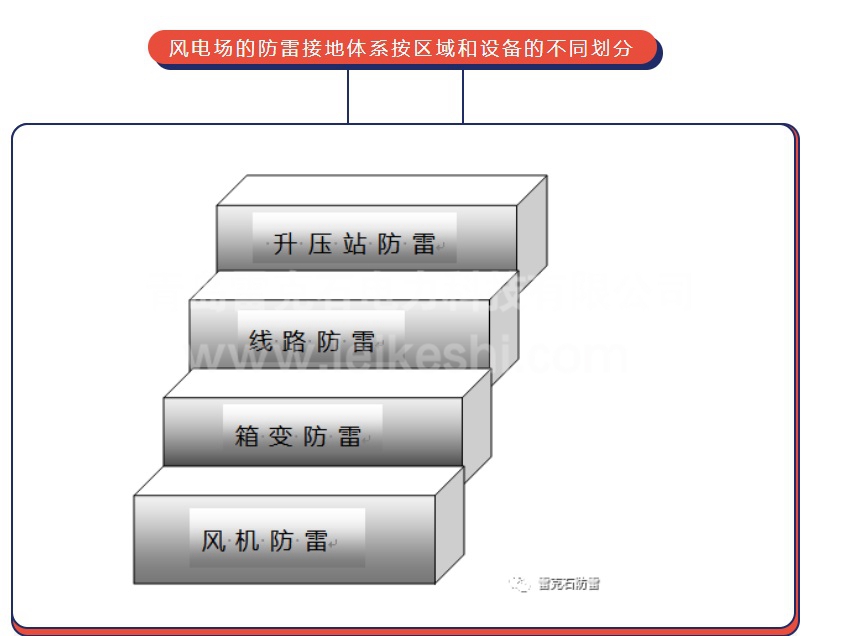

一、风机防雷

1.严格保证风机的接地电阻值不大于4欧。

2.针对高原风电场土壤电阻率较高的特点,在外延地网的主干线上可以增加合适的电解地极,通过它不间断的释放等离子体,增加与大地的良好接触,降低接地电阻值。要求电解具备免维护的特点,能够保证在20年内正常工作。

3.与风机结合在一起的所有金属件都应等电位连接在一起,并与防雷装置相连。

4.接地系统有直通大地的连接,等电位连接网不设单独的接地装置。

5.接地电缆的敷设平直、整齐。若转弯时,弯曲半径应大于导线直径的10倍。

6.风机基础接地网采用内外两个均压环,两环之间不少于三点直接连接。

7.将塔底控制柜的接地系统与风力发电机组雷电流引下系统的连接断开,防止雷电反击造成塔底控制柜控制元器件损坏。

8.在风机电控系统中的对电压敏感易损坏的开关量和模拟量的信号线路在进入主控模块前加装第三级SPD。

9.检查防雷接地回路中熔断器容量是否满足要求。

二、箱变防雷

1.箱变与风机共用一个接地网,接地电阻不大于4欧姆。

2.箱变低压侧中性点直接接地,外壳通过两条50*5扁铁与地网直接相连。

3.箱变高压侧跌落保险上端装设避雷器(HY10WX-51/134)一组。

4.箱变高压侧装设无间隙氧化锌避雷器(HY10WZ-51/125)一组。

5.箱变低压侧装设低压避雷器一组。

6.提高箱变低压侧相间绝缘强度,建议在断路器引出线接头处增加绝缘护套,在相间加装绝缘隔板,在铜排接头等尖头处,加强打磨工艺,避免尖头毛刺放电。在箱变设计时,应增大相间及相对地的空气间隙,以加强外绝缘。

7.在箱变设计时,应完善箱变主回路。测量回路及控制回路的等电位连接,避免雷电反击造成绝缘击穿,引发短路。

8.在箱变设计采购时,应增大箱变高压熔断器尺寸以满足高原环境爬电距离要求;或将高压熔断器的绝缘方式更换为油浸绝缘。

三、线路防雷

1.杆塔接地根据杆塔位置土壤电阻率大小进行设计,杆塔接地电阻值不大于25欧姆。

2.针对高原风电场雷暴日较多的特点,场内线路全线架设双避雷线,以防止雷电绕击。将双避雷线保护角设计为零保护角或负保护角。

3.避雷线采用逐基接地运行方式。建议将35KV线路终端塔接地网与风机平台主接地网相连,保证接地电阻在4欧姆以下,以降低在雷击情况下的地电位的升高。

4.箱变进线终端A杆顶部加装线路氧化锌避雷器。

四、升压站防雷

1.升压站主接地网电阻按设计要求小于0.5Ω。

2.升压站安装可以覆盖保护全站电气设备范围的避雷针,避雷针接地电阻小于10Ω。

3.避雷针接地网与主接地网互相独立,其与接地主地网的间距大于5米。

4.所有运行中不带电设备的金属外壳,通过接地扁铁,与地网连接在一起。

5.接地网采用热镀锌材料的无需作防腐蚀措施,各焊接点须涂上防锈漆。
