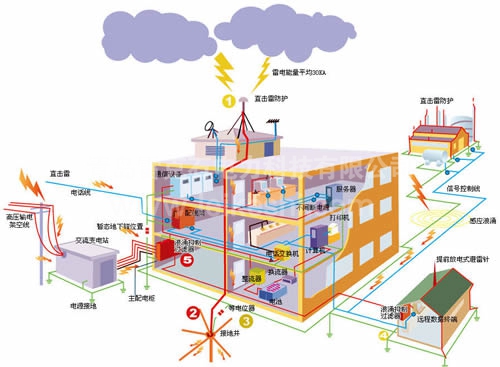

防雷接地:

为把雷电流迅速导入大地，以防止雷害为目的的接地叫作防雷接地。建筑多属于很高负荷，应按防雷建筑物的保护措施设计，接闪器采用针带组合接闪器，避雷带采用25×4（mm）镀锌扁钢在屋顶组成≤10*10（m）的网格，该网格与屋面金属构件作电气连接，与大楼柱头钢筋作电气连接，引下线利用柱头中钢筋，圈梁钢筋，楼层钢筋与防雷系统连接，外墙面所有金属构件也应与防雷系统连接，柱头钢筋与接地体连接，组成具有多层屏蔽的笼形防雷体系。这样不仅可以防止雷击损坏楼内设备，而且还能防止外来的电磁干扰。各类防雷接地装置的工频接地电阻，一般应根据落雷时的反击条件来确定。防雷装置如与电气设备的工作接地合用一个总的接地网时，接地电阻应符合其合理值要求。

交流工作接地:将电力系统中的某一点，直接或经特别设备（如阻抗，电阻等）与大地作金属连接，称为工作接地。工作接地主要指的是变压器中性点或中性线（N线）接地。N线须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。须注意，该接线端子不能外露；不能与其它接地系统，如直流接地，屏蔽接地，静电接地等混接；也不能与PE线连接。在高压系统里，采用中性点接地方式可使接地继电保护准确动作并去掉单相电弧接地过电压。中性点接地可以防止零序电压偏移，保持三相电压基本平衡，这对于低压系统很有意义，可以方便使用单相电源。

保护接地:

保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一些金属构件，用PE线连接起来，但严禁将PE线与N线连接

屏蔽接地与静电接地:

为了避免所用设备的机能障碍，避免甚至会出现的设备损坏，构成布线系统的设备应当能够防止内部自身传导和外来干扰。这些干扰的产生或者是因为导线之间的耦合现象，或者是因为电容效应或电感效应。其主要来源是高电压，大功率幅射电磁场，自然雷击和静电放电。这些现象会对设计用来发送或接收很高传输频率的设备产生很大的干扰因此对这些设备及其布线须采取保护措施，免受来自各方面的干扰。

屏蔽及其正确接地是防止电磁干扰的合适保护方法。可将设备外壳与PE线连接；导线的屏蔽接地要求屏蔽管路两端与PE线可靠连接；室内屏蔽也应多点与PE线可靠连接。静电干扰也很重要。在洁净干燥的房间内，人的走步、移动设备，各自磨擦均会产生大里静电例如在相对湿度10~20％的环境中人的走步可以积聚3.5万伏的静电电压、如果没有良好的接地，不仅会产生对电子设备的干扰，甚至会将设备芯片击坏。将带静电物体或有可能产生静电的物体（非绝缘体）通过导静电体与大地构成电气回路的接地叫静电接地。静电接地要求在洁静干燥环境中，所有设备外壳及室内（包括地坪）设施须均与PE线多点可靠连接。

建筑的接地装置的接地电阻越小越好，独立的防雷保护接地电阻应≤10欧独立的保护接地电阻应≤4欧，独立的交流工作接地电阻应≤4欧，独立的直流江作接地电阻应≤4欧，静电接地电阻一般要求≤100欧，宜采用一个总的共同接地装置，即统一接地体。统一接地体为接地电位基准点，由此分别引出各种功能接地引线利用总等电位和辅助等电位的方式组成一个完整的统一接地系统。通常情况下，统一接地系统可利用大楼的桩基钢筋，并用40*4（mm）镀锌扁钢将其连成一体，作为自然接地体。根据规范，该系统与防雷接地系统共用，其接地电阻应≤1欧。

若达不到要求，须增加人工接地体或采用化学降阻法，使接地电阻≤1欧。在变配电所内设置总等电位铜排，该铜排一端通过构造柱或底板上的钢筋与统一接地体连接，另一端通过不同的连接端子分别与交流工作接地系统中的中性线连接，与需要做保护接地的各设备连接，与防雷系统连接，与需做直流接地的电子设备的绝缘铜芯接地线连接。单点接地是指保护接地、工作接地、直流接地在设备上相互分开，各自成为独立系统。可从机柜引出三个相互绝缘的接地端子，再由引线引到总等电位铜排上共同接地。不允许把三种接地联结在一起，再用引线接到总等电位铜排上。实际上这是混合接地，这种接法既危险又会产生干扰，现在的规范是不允许的。

综上所述，防雷与接地是统一的，二者缺一不可。只有防雷措施而无接地，无法迅速泄流放电反之，设备将直接遭受强大电流的冲击，无论哪种情况系统都将受到破坏甚至瘫痪。只要通过合理配置，使之溶为一体，就能有效确保系统的稳定工作，从而发挥出系统防护工作的效果
