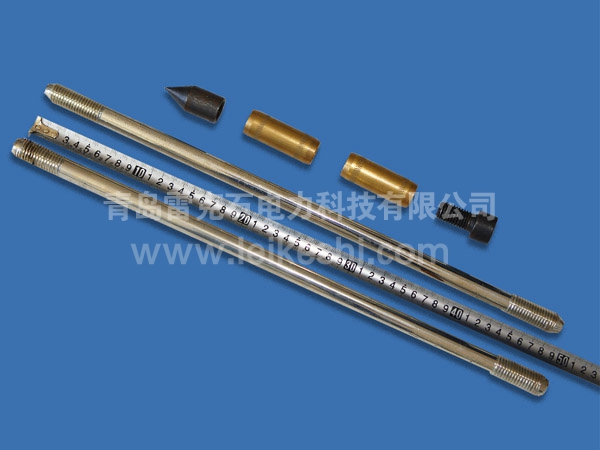

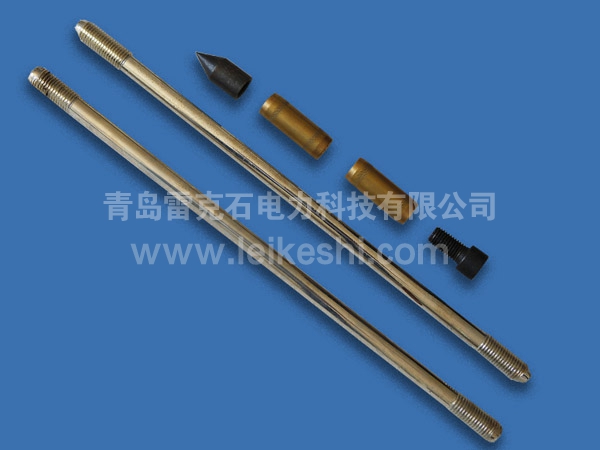

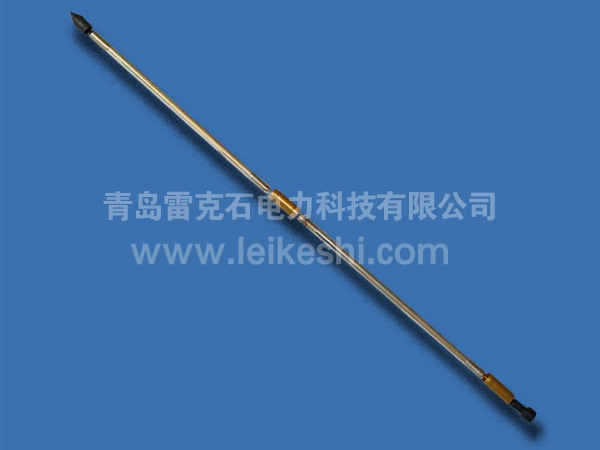

镀锡铜接地棒

[1]镀锡铜接地棒的材料选择：采用碳素钢，平均抗拉强度600MPa。

[2] 镀铜层:采用电镀的方法在钢芯和铜之间形成一个分子联结的铜层，含铜量高达99.95％。终在铜，镍和钢之间形成一个高质量的联结。镀锡铜钢接地棒的铜层厚度为0.25毫米，误差为+0.002和-0.00mm,产品预期寿命超过50年,符合《 电网公司关于设备和建筑保持同寿命的文件》要求.

三、镀锡铜接地棒

 1镀锡层：锡的化学性质很稳定，在常温下不易被氧气氧化，所以它经常保持银闪闪的光泽。锡很柔软，用小刀就能切开它；具有银白色的光泽，它的延展性很好，能展成极薄的锡箔，厚度可以薄到0.04毫米以下。它的熔点很低，只有232℃，因此，在焊接时很容易被熔化，极易在放热焊接中受热熔化，冷却固化。

   镀锡铜材料在钢芯上有一层镍，在镍层再镀一层电解铜，然后在铜层表面再电镀锡，这种工艺保证了铜层与钢芯之间的**的分子联结，同时锡与铜之间也很好的粘联在一起，没有物理压合的缝隙，保障导体的整体性。

   锡具有极强的展性，使其能够进行各种卷曲、拉伸等各种机械活动。因而锡附着在铜层不会影响镀层的强度。而铜层是高强度电解铜通过电解原理，使其完全附着在镀有镍层的钢芯上，锡铜镍钢结合面形成合金化分子级结构，在安装敷设时可有效防止翘皮，开裂，脱落等现象。

材质分析及制造工艺要求：

、镀锡铜接地棒规范：ASTMA 1080   AISIC 1017

、铜锭规范：DHP合金DHP#122CDA，符合ASTM B-572

、铜层厚度：标准镀锡铜接地棒的镀铜厚度超过UL、ANSI规范及GB50065的（0.254mm）。可根据客户要求电镀。

、镀层：铜层含铜量：  99.9％以上。锡层含锡量：  99.9％以上。

、镀锡铜接地棒弯曲30度时，折角外缘没有破裂，内缘没有波折。

、铜附着要求：附着试验：以车床切削，由镀锡铜表面往内部切削，使其小于原有直径1mm车销到足以暴露铜层与钢棒，外表锡铜层不得有剥离现象。

、锡铜涂装：  能持续性的涵盖接地棒，除了截角及尖锐端。

、镀锡铜接地棒的直径：符合10/1000照直线误差以内之要求。

、边结型地棒及滚圆搓牙：符合美国螺纹第二级规范，一端截角挫角，另一端截平挫牙，以提供插入大地时施加压力的受力面。

镀锡铜接地棒的特点：

【1】：完美的铜分子与钢棒持续结合：由实心冷抽钢棒.涂先镀上一层镍，再在镍层上镀厚度一致的铜。由于镍与铜钢均具有良好的粘结性能，从而确保铜层与钢芯的完美结合.锡具有极强的展性，使其能够进行各种卷曲、拉伸等各种机械活动.因而锡附着在铜层不会影响镀层的强度.而铜层是高强度电解铜通过电解原理，使其完全附着在镀有镍层的钢芯上，锡铜镍钢结合面形成合金化分子结构.

【2】：强度高，适于深钻，从而容易打入地下，铜皮不破裂，不脱落.

【3】：由于铜锡结合物的极强的耐腐蚀性，使镀锡铜钢接地棒耐腐蚀性能良好.

【4】：锡铜层与钢棒完美结合，锡铜层表面以25倍放大镜检测没有破洞.

【5】：产品预期寿命超过50年.

【6】：施工十分方便，可手工或利用相关机械施工.
